海北二次压降负载测试仪主要由厂家设置一些初试出厂数据。第五章CT负荷测试说明5. 1接线图单相CT负荷测试接线图5. 2具体操作说明按接线图接线后，打开仪器仪器，显示主菜单按“确定”键进入主界面如图，按“上下”“确定”键选择到“CT负荷”如图输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如果需要存储，长按数字键“2”后，按“确定”键即可。—I：CT二次电流—R：CT二次负荷中的电阻分量—X：CT二次负荷中的电抗分量—COSφ：根据RX算出的功率因数—U：—Z：U/I —Sn：U＊I—φ：根据R X算出二次负荷电流电压之间的角度第六章 PT负荷测试说明6. 1接线图单相PT负荷测试接线图6. 2具体操作说明按接线图接线后，打开仪器，仪器显示主菜单图按“确定”键进入主界面如图按“上下”“确定”键选择到“PT负荷”如图，输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如需要存储，长按数字键“2”后，按“确定”键即可。—U：PT二次电压；—G：PT二次负荷中的电导分量；—B：PT二次负荷中的电纳分量；—φ：根据GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 检定方法7. 1CT负荷检定接线图检定时可以使用互感器整检台，选择阻抗测量回路即可，只需要TO TX短接后穿过钳表。KD接电压输入（使用PT侧黄色和黑色两根7. 2PT负荷检定接线图检定时可以使用互感器整检台，选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入（使用PT侧黄色和黑色两根线）。

<海北>天正华意电气设备有限公司

海北二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。

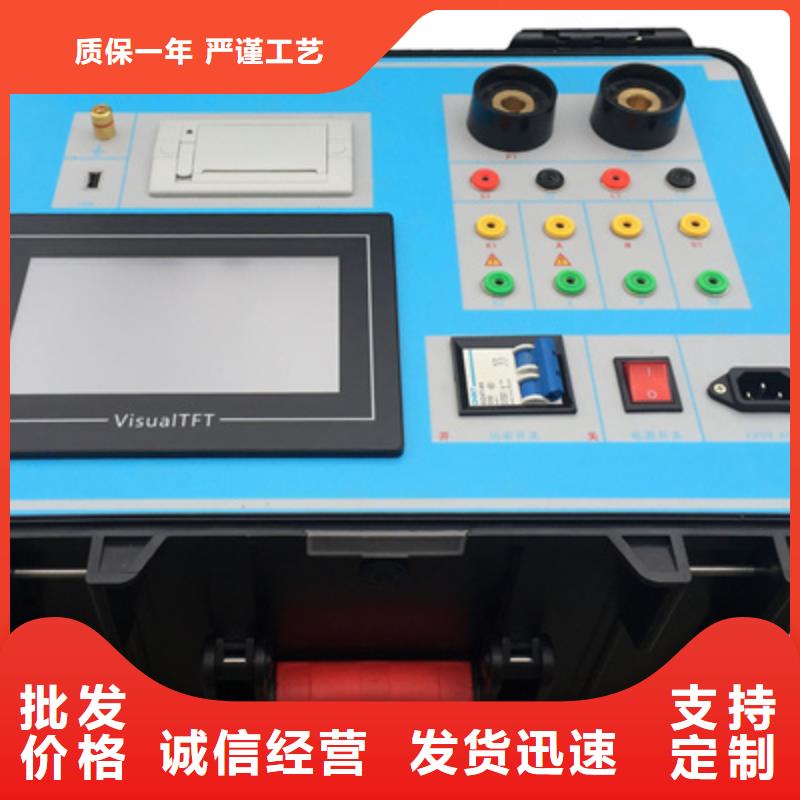

海北二次压降负载测试仪负荷测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。试验结束后，设备快速显示测试结果，支持现场打印，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种性价比较高的高科技产品注意事项1、为了人身及设备，使用前请详细阅读说明书，并严格按照要求规范操作。2、试验前请将仪器可靠接地，实验中严禁触碰所有测试端子。注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。章、主要特点一、可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口设计更加科学合理使用更加可靠。二、符合检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合相关检修规定。 三、功能齐全：可检测CT/PT的二次负荷项目，轻松实现一机多用。四、接线方式简单：采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；五、测试范围大：CT负荷测量范围0～60Ω，PT负荷测试范围0～500VA。六、操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。八、体积小，重量轻：同类产品中体积小、重量轻、方便现场使用。第二章、主要测试功能和技术参数主要功能和技术参数工作电源： AC220V±10V电源输入和输出频率： 50～60Hz设备电源输出波形： 正弦波单机输出电压： 0～35VCT负荷测试范围： 0～60ΩPT负荷测试范

<海北>天正华意电气设备有限公司
互感器消谐电阻器测试仪发货快 <海北>天正华意电气设备有限公司

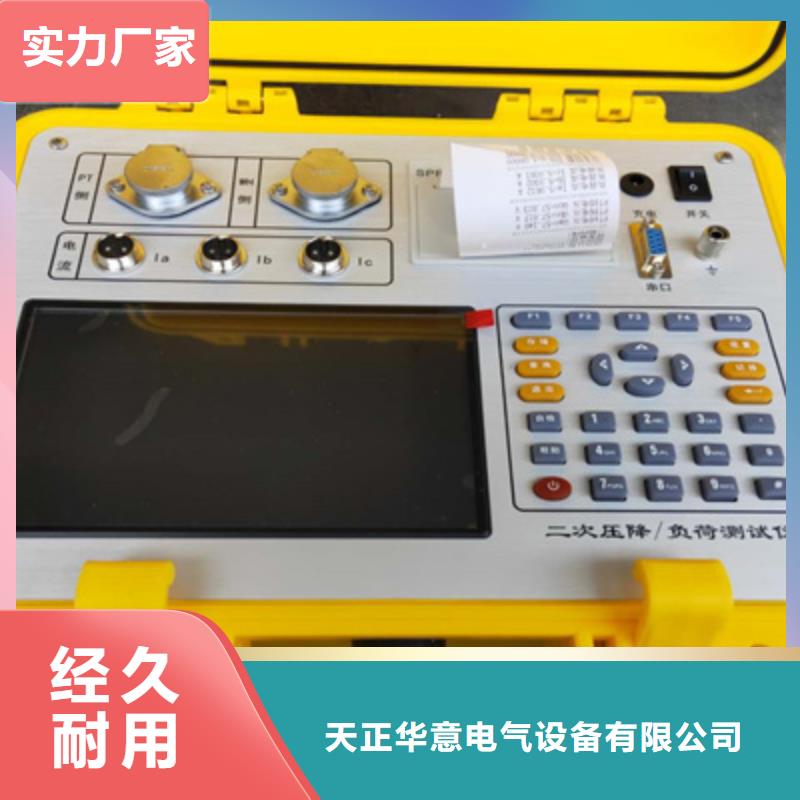

海北二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

海北二次压降负载测试仪一、功能特点1、自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。2、自动计算三相的比差、角差、综合误差。3、自动完成电压互感器和电流互感器二次回路负荷的测量。4、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。5、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。6、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。7、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。8、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。9、电池剩余电量百分数指示功能，绝非简单的亏电报警。10、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。11、用户可随时将测试的数据通过微型打印机将结果打印出来。12、测试结果存储功能，可存储200组测试数据。13、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

<海北>天正华意电气设备有限公司

海北二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

<海北>天正华意电气设备有限公司

海北二次压降负载测试仪多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

互感器消谐电阻器测试仪发货快 <海北>天正华意电气设备有限公司

海北二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

海北二次压降负载测试仪一、功能特点1、自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。2、自动计算三相的比差、角差、综合误差。3、自动完成电压互感器和电流互感器二次回路负荷的测量。4、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。5、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。6、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。7、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。8、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。9、电池剩余电量百分数指示功能，绝非简单的亏电报警。10、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。11、用户可随时将测试的数据通过微型打印机将结果打印出来。12、测试结果存储功能，可存储200组测试数据。13、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

<海北>天正华意电气设备有限公司

海北二次压降负载测试仪波形显示界面如图十五所示：在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【↑↓】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。所示：此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示次谐波（基波）。

海北二次压降负载测试仪在参数设置界面按下F1进入“压降测试”界面，假设主界面上时选择了“压降测试(PT端)”，则如下图所示：压降测试界面操作：按下F1键，进行通讯测试该功能用来测试本机与从机之间，本机与中继器（可选）之间的无线通讯信号质量。测试结果以图标的方式显示在标题栏。其中左边的天线图标代表本机与从机之间的无线通讯信号质量，右边的天线图标代表本机与中继器之间的无线通讯信号质量。图标表示信号质量优，图标表示信号质量良，图标，表示信号质量不达标。只有通讯信号质量优，或者通讯信号质量良的情况下，测试才能顺利完成。如果信号质量不达标则需要调整天线位置或者更换天线。按下F1键，开始通讯测试。仪器首先测试本机与中继器之间的无线信号质量，然后再测试本机与从机之间的无线信号质量，只要有一个信号质量是优或者良，试验就能顺利的进行。标题栏绿灯闪烁则代表本机无线发送数据，如图标所示。红灯闪烁则代表本机收到无线数据，如图标所示。显示灰色的灯，则表示当前没有无线数据的收发。如图标所示。按下F2键，进行压降测试压降测试前，必须先做或者已经完成通讯测试，否则界面提醒“请先按F1键，进行信号质量测试”压降测试需要20个步骤才能完成，测试时，界面右下角有一个计数器，显示当前的测试的步骤数。

<海北>天正华意电气设备有限公司

海北二次压降负载测试仪二、技术指标1、使用环境（1）环境温度：-10℃～ 40℃（2）相对湿度： ≤80％ 2、测量精度本仪器的测量精度为1级。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）电导：G＝± (1％×G＋1％×δ±0.01) mS电纳：δ＝± (1％×δ＋1％×G±0.01)mS负荷：S＝± (1％×S±0.1)VA电阻：R＝± (1％×R＋1％×X±0.1)Ω电抗：X＝± (1％×X＋1％×R±0.1)Ω3、充电电源：交流176V~264V，频率45-55Hz4、仪器的测量范围和分辨率测试项目 范围 小分辨率电压测量范围(V) 40～120.000 0.001电流测量范围(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01误差值(％) -10.000～10.000 0.001修约(％) -10.000～10.000 0.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、电池工作时间：充满后工作时间大于6小时。7、体积：主机：32cm×24cm×13cm8、重量：主机：2.5Kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

<海北>天正华意电气设备有限公司 互感器消谐电阻器测试仪发货快
<海北>天正华意电气设备有限公司

海北二次压降负载测试仪 三线压降自校 异常图五 三线压降自校 正常图五所示为三线压降自校结果显示内容包括：PT侧AB相电压，CB相电压，Wh侧AB相电压，CB相电压，两侧AB相角差、CB相角差；两侧AB相比差、CB相比差；AB相综合误差及修约值，CB相综合误差及修约值。4．三线压降屏在选中‘三线压降’功能后，按键，进入三线压降测试屏，即开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图六所示），正常的话在计够60次后测试完毕，显示测试结果（如图七所示）。图六 三线压降测试 异常图七 三线压降测试 正常图七所示为三线压降测试结果包括：PT侧AB相电压，CB相电压；Wh侧AB相电压，CB相电压；两侧AB相比差、CB相比差；两侧AB相角差、CB相角差；AB相综合误差及修约值，CB相综合误差及修约值。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。5．四线自校屏四线压降自校功能是在进行三相四线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘四线自校’功能后，按键进入‘四线自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图八所示），计够60次后测试完毕，显示测试结果（如图九所示）。图八 四线自校测试 异常图九 四线自校测试 正常图九所示为四线压降自校结果包括：PT侧A相电压、B相电压、C相电压；Wh侧A相电压、B相电压、C相电压；两侧A相角差、B相角差、C相角差；两侧A相比差、B相比差、C相比差；两侧A、B、C各相的综合误差及修约。6．四线压降屏在选中‘四线压降’功能后，按键进入‘四线压降’屏，开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十所示），计够60次后测试完毕，显示测试结果

互感器消谐电阻器测试仪发货快

海北二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。
